考古分野の重要な仕事に、資料の図化があります。
例えば、近年刊行された『川坂遺跡第３次調査』（相模原市教育委員会・相模原市立博物館2022）では、以下の縄文土器、石器の図面があります。
この土器、石器の特徴から何時代なのか、どのような土器や石器が主体なのか、遺跡の内容を知る根拠となります。

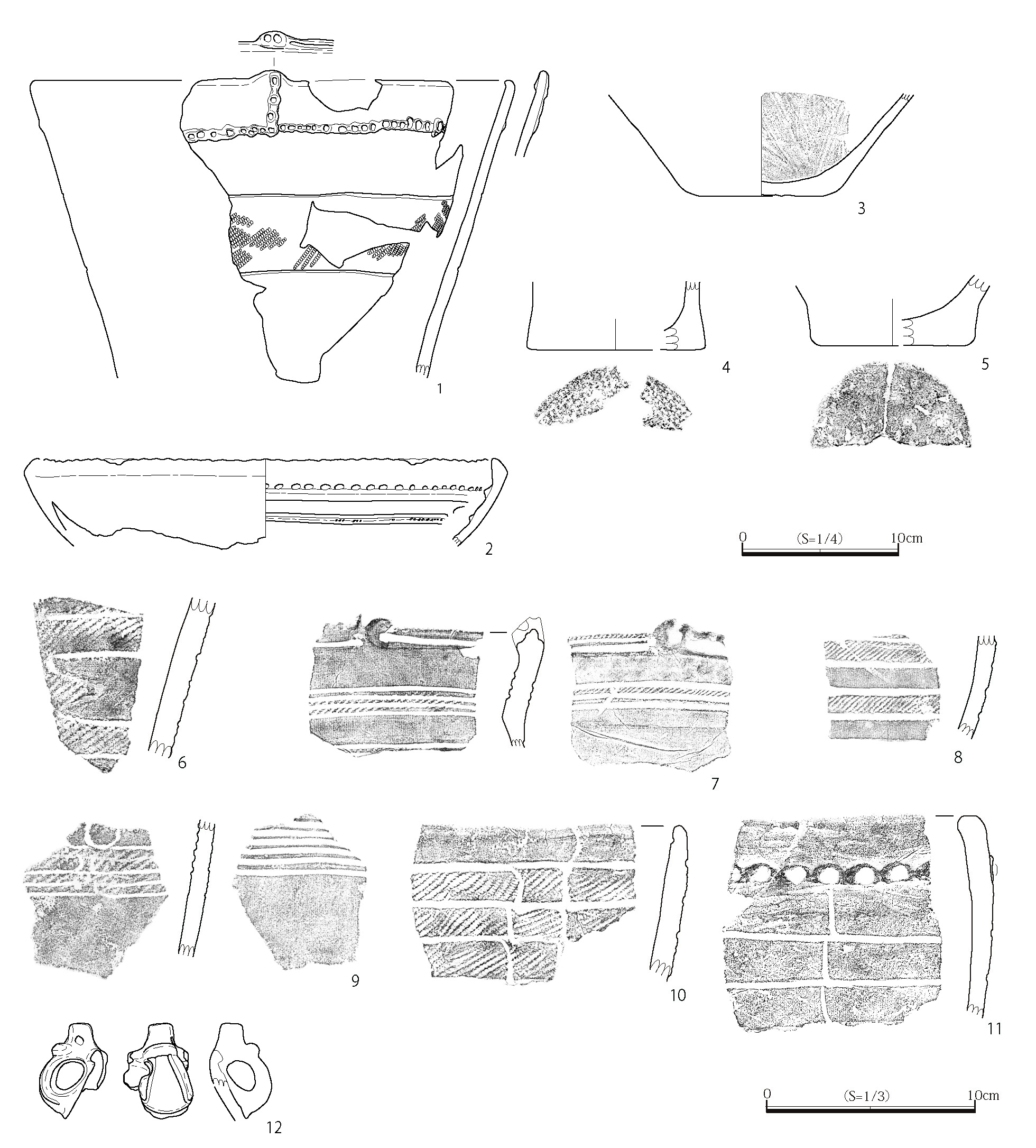

川坂遺跡の縄文時代住居出土の土器（一部）

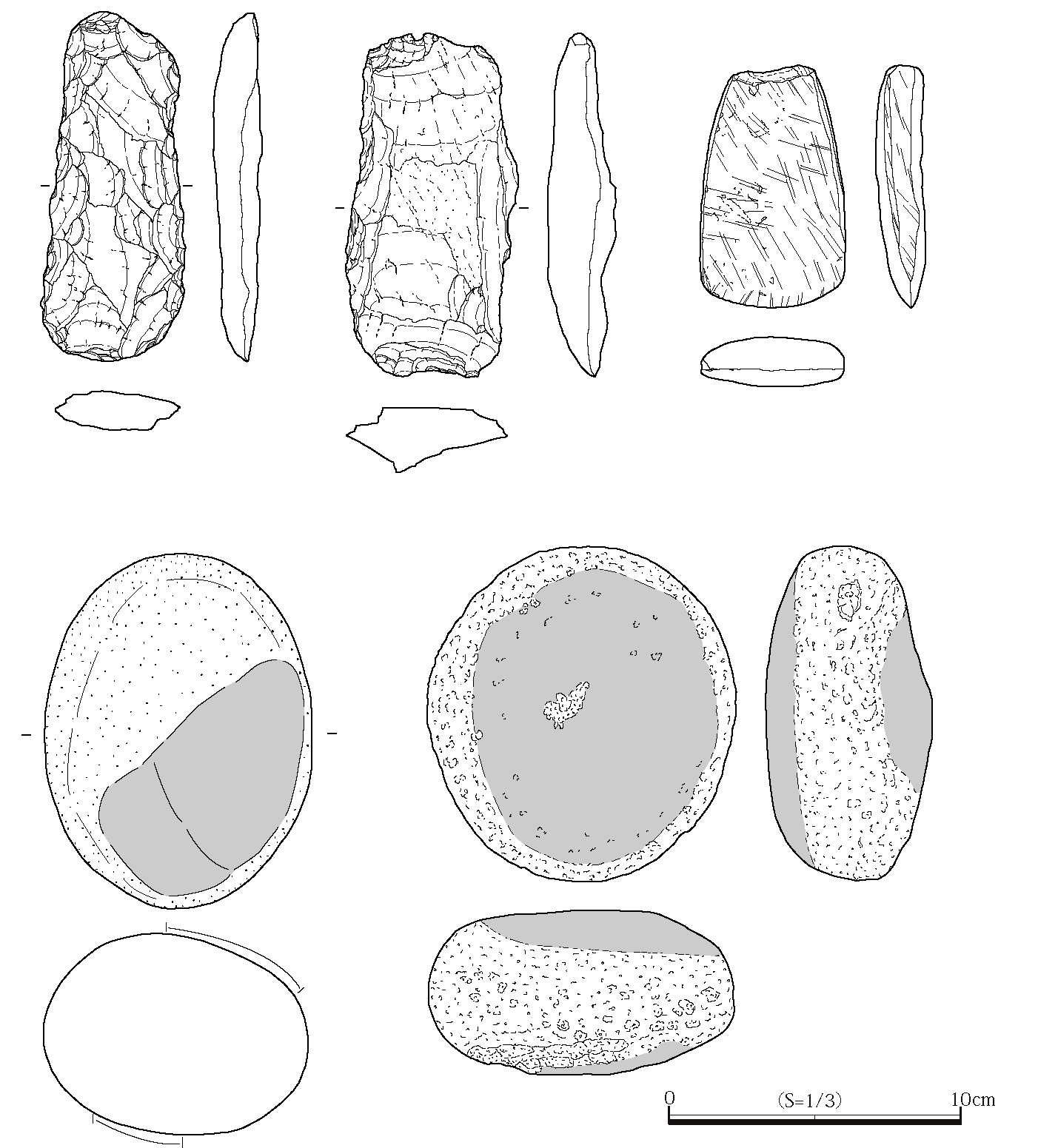

川坂遺跡の縄文時代住居出土の石器（打製石斧、磨製石斧など一部）
ここでは石器の図化について説明します。
下の石器は、考古担当学芸員が黒曜石を用いて石の欠片（剥片：はくへん）を打ち剥がしたもので、方眼紙に作図しました。これはすべて手作業です。
黒曜石製の剥片（はくへん）（方眼紙小メモリ：1mm）
石の割れを表現したもので、以下の図のように「リング」、「フィッシャー」を読み取り、剥離方向を特定します。特定したのち、剥離の順序に沿って剥離面を描写します。
田中英司2004『石器実測法 情報を描く技術』雄山閣より引用、一部加筆
現在、当館研究報告に掲載予定の石器が9点あり、最近まで図面を作成していました。
下の石器はそのうちの一つで、狩りの道具である石槍です。安山岩という種類の石で作られており、真ん中から下は折れて無くなっています。
安山岩製の石槍（方眼紙小メモリ：1mm）

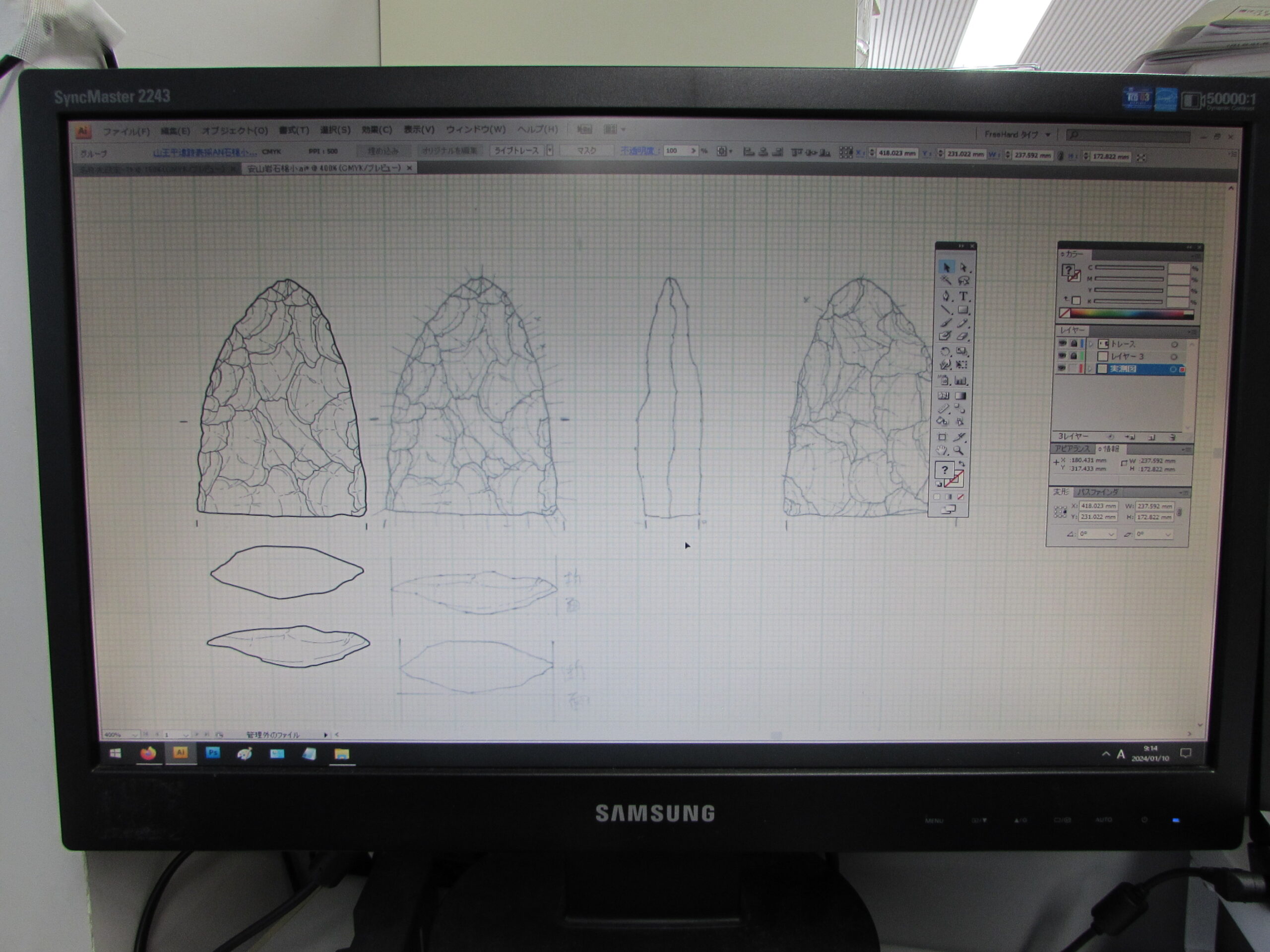

実測図が完成したら、スキャンし、描画ソフトでトレースします。
トレース後の実測図 両側から打ち剝がされたことが分かります。
トレースが完了したら出来上がりです。考古担当学芸員が学生のころは、製図ペンや丸ペンといった製図用具でトレーシングペーパーにトレースしていました。
石器がどのような剥離方法で作られているのか、丹念に読み取らなければ、実測図として成立しません。大学生のころ、指導教官に「手にした石器のきれいな実測図が書けなければ、どんな石器を見ても全く分からない」と言われました。
はじめて実測に取り組んでいた私は何気なく納得していましたが、この言葉の重みは今でも痛感しています。
土器よりも見栄えせず、何を以って石の道具なのか、いろんな方に聞かれます。こちらが読み取る意思を持てば持つほど、石器はおしゃべりになってくれます。
展示室では見やすい資料ではありませんが、機会があればぜひ石器の割れ口を観察してみてください。
（考古担当学芸員）
